DSP系统实训台
DSP系统实训台,推土机启动与充电系统实验装置DSP实验箱可采用德州仪器（TI）的TMS320VC54xx芯片作为主处理器(CPU)，如5402、5409、5410、5416等 芯片；也可采用ALTERA 公司的Cyclone系列FPGA芯片
董
DSP系统实训台,推土机启动与充电系统实验装置
一、系统概述：

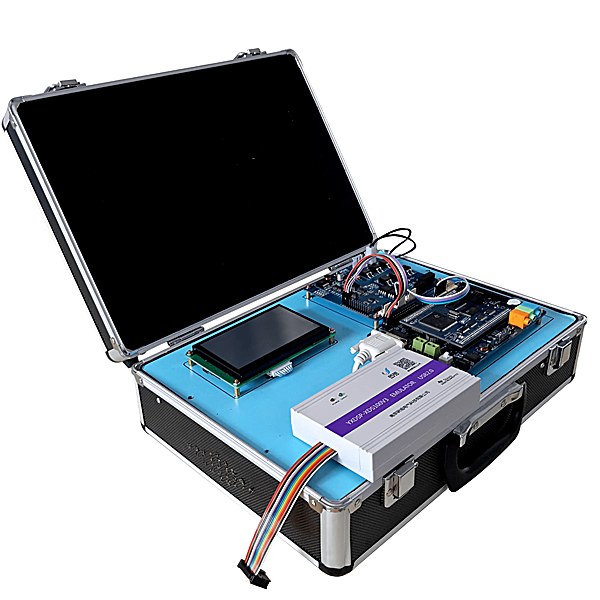

DSP实验箱可采用德州仪器（TI）的TMS320VC54xx芯片作为主处理器(CPU)，如5402、5409、5410、5416等 芯片；也可采用ALTERA 公司的Cyclone系列FPGA芯片，如EP1C3等。 可用来实现数字信号处理的各种算法的实现，完全满足教学实验要求及二次开发。该产品主要包括54xx系列芯片全部信号的扩展连接口、系统时钟、定时 器，HPI接口，标准串口、高速AD/DA转换、语音输入输出接口电路（AD50）、双音调调变DTMF频率的数位波形产生器、交通灯模块、直流电机驱动 模块（可实现闭环控制）、步进电机驱动模块、键盘处理，LCD液晶显示、I/O输入输出模块、DSP处理器与51系列处理器通讯。该产品比较适合于语音处理、变频控制、拖动系统、便携式检测设备等控制场合。
二、主要功能：
主处理器：
1、TMS320VC5402。
2、ALTERA FPGA芯片：Cyclone EP1C3
内部存储器：16KX16Bit的内部双口存储器，4K的片内ROM，外部程序/数据存储器扩展：零等待周期的64Kx16Bit数据存储器、 64Kx16Bit程序存储器；32Kx8Bit系统自动装载的EPROM存储器；256K x16Bit的FLASH存储器。语音输入和功放输出：带有同步缓冲口16位的的AD\DA（TMS320AD50C），**采样频率为22.05K。有 硬件滤波功能，有话筒输入、扬声器输出功能。UART串行接口：采用16C550C芯片，符合RS232标准。键盘处理：Lattice 1016控制的4X8键盘。 LCD液晶显示：采用128X64图形LCD。高速AD/DA转换：TLC7528，TLV1571。
DSP系统实训台,推土机启动与充电系统实验装置
一、产品简介
设备采用TY160型推土机起动与充电系统实物为基础，充分展示起动与充电系统的组成结构和工作过程。
适用于学校对起动与充电系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的起动与充电系统，充分展示起动与充电系统的组成结构。
2.操纵起动开关，起动马达与发电机工作，真实演示起动与充电系统的工作过程。通过面板上的电流表、电压表可观察起动与充电过程中启动电流和蓄电池电压的变化过程。
3.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的**铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析起动系统的工作原理。
4.面板上安装有起动机与发电机总成分解部件，可直观认识起动机与发电机的组成结构。
5.面板上安装有检测端子，可直接在面板上检测起动与充电系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
6.面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
一、系统概述：
DSP实验箱可采用德州仪器（TI）的TMS320VC54xx芯片作为主处理器(CPU)，如5402、5409、5410、5416等 芯片；也可采用ALTERA 公司的Cyclone系列FPGA芯片，如EP1C3等。 可用来实现数字信号处理的各种算法的实现，完全满足教学实验要求及二次开发。该产品主要包括54xx系列芯片全部信号的扩展连接口、系统时钟、定时 器，HPI接口，标准串口、高速AD/DA转换、语音输入输出接口电路（AD50）、双音调调变DTMF频率的数位波形产生器、交通灯模块、直流电机驱动 模块（可实现闭环控制）、步进电机驱动模块、键盘处理，LCD液晶显示、I/O输入输出模块、DSP处理器与51系列处理器通讯。该产品比较适合于语音处理、变频控制、拖动系统、便携式检测设备等控制场合。
二、主要功能：
主处理器：
1、TMS320VC5402。
2、ALTERA FPGA芯片：Cyclone EP1C3
内部存储器：16KX16Bit的内部双口存储器，4K的片内ROM，外部程序/数据存储器扩展：零等待周期的64Kx16Bit数据存储器、 64Kx16Bit程序存储器；32Kx8Bit系统自动装载的EPROM存储器；256K x16Bit的FLASH存储器。语音输入和功放输出：带有同步缓冲口16位的的AD\DA（TMS320AD50C），**采样频率为22.05K。有 硬件滤波功能，有话筒输入、扬声器输出功能。UART串行接口：采用16C550C芯片，符合RS232标准。键盘处理：Lattice 1016控制的4X8键盘。 LCD液晶显示：采用128X64图形LCD。高速AD/DA转换：TLC7528，TLV1571。
DSP系统实训台,推土机启动与充电系统实验装置
一、产品简介
设备采用TY160型推土机起动与充电系统实物为基础，充分展示起动与充电系统的组成结构和工作过程。
适用于学校对起动与充电系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的起动与充电系统，充分展示起动与充电系统的组成结构。
2.操纵起动开关，起动马达与发电机工作，真实演示起动与充电系统的工作过程。通过面板上的电流表、电压表可观察起动与充电过程中启动电流和蓄电池电压的变化过程。
3.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的**铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析起动系统的工作原理。
4.面板上安装有起动机与发电机总成分解部件，可直观认识起动机与发电机的组成结构。
5.面板上安装有检测端子，可直接在面板上检测起动与充电系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
6.面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
