高频电子电路实验装置
高频电子电路实验装置,收割机全车电器示教实验台从高频电路的特性考虑，实验箱采用一体化设计，确保稳定性和可靠性；全部元器件装在线路板的反面，使用安全，不易损坏；电路原理图标注在线路板的正面，清晰明了
董
高频电子电路实验装置,收割机全车电器示教实验台

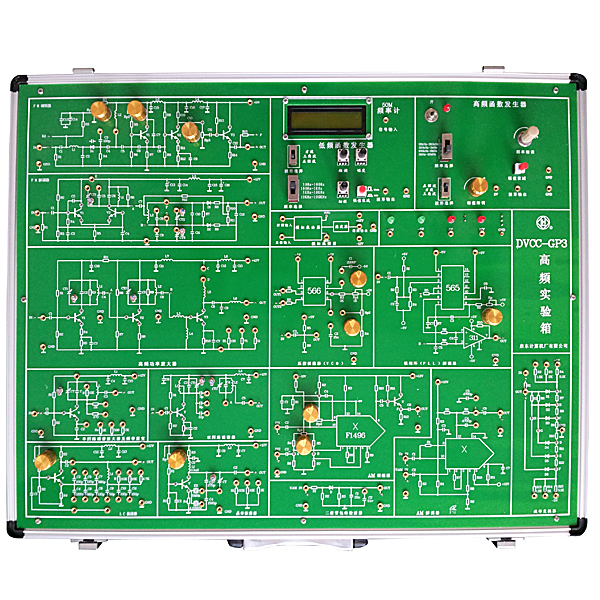

从高频电路的特性考虑，实验箱采用一体化设计，确保稳定性和可靠性；全部元器件装在线路板的反面，使用安全，不易损坏；电路原理图标注在线路板的正面，清晰明了。适用于电子信息科学与技术专业、通信技术专业和自动化专业教学计划中《高频电子线路》课程实验教学。
一、总体技术指标
1、外壳采用铝木合金材料，外形参考尺寸：530×420×100mm。
2、设有高性能直流稳压电源四路
1)±5V/1.5A和±12V/1A，并带有过流、短路保护和自动回复功能。
3、低频函数信号发生器
1）波形：正弦波，方波，三角波
2）频率：有四档10Z～100HZ，100HZ～1KHZ，1KHz～10KHZ，10KHZ～100KHZ。
3）幅值：0V～15V
4、高频函数信号发生器
1）波形：正弦波，方波，三角波
2）频率：有四档 30KHZ～300KHZ，300KHZ～3MHZ，600KHz～6MHZ，2MHZ～20MHZ。
3）幅值：0V～4V
高频电子电路实验装置,收割机全车电器示教实验台
目标：以4LZ-8B1收割机整车电器实物为基础，能够充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、起动系统和充电系统等电器各系统的组成结构和工作过程。能够满足收获机培训期间对整车电器理论和维修实训的教学需要。
功能
1. 真实可运行的整车电器系统，充分展示整车电器系统的组成结构。
接通电源后，操纵示教板上的各种电器开关、按钮、仪表系统、灯光系统、雨刮系统、喇叭系统、起动系统和充电系统等电器各系统，能够真实演示其工作过程。
2.设备面板要耐创击、耐污染、防火、防潮，表面要求喷涂底漆处理；面板上需要打印有永不褪色的彩色电路图。
3.面板上安装检测端子，能够直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
