柜式机械综合陈列实训台

储物柜式机械综合陈列实训台,机电液气综合实训装置

一、基础简介:

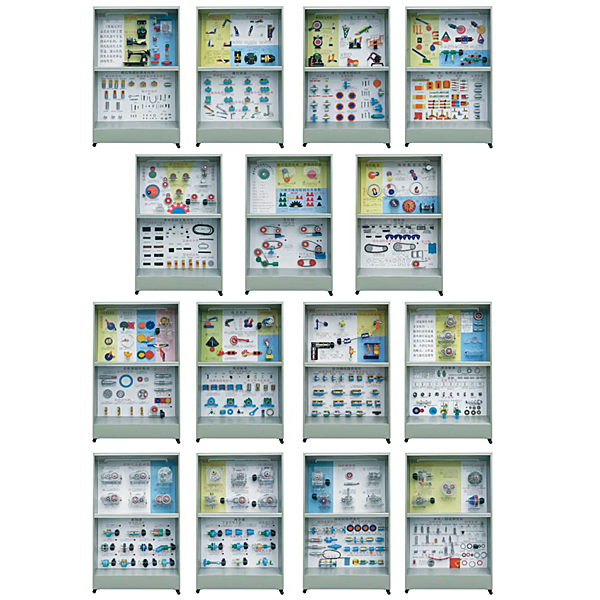

机械综合教学陈列储物柜是按照大中专院校、职业学校的教学大纲设计的多功能机械综合示教室是一套《机械原理》、《机械零件》、《减慢速度器》共500余种模型，分三大类合并成的电化教学设备。共15个储物柜，30个板面。该设备应用新型触摸液晶屏电脑控制主控台。mpc解说，触摸屏、遥控控制，声控同步循环播放实行演示；又按照教学资料及实训指导书，教学需要而随意选用单独运行演示。本产品的特别点：使作便利，占地面积小，构造新颖实用，制作工序技艺更加美观，整套设备演示形象逼真，运行可靠，有效的提升了教学生动性、趣味性及产品寿命。是一套现代化的机械课程示教室设备。
二、技术规格:
1、本陈列储物柜共由一十五个储物柜体和一个控制台构成，外观尺寸：1200×450×1900mm（长×宽×高）。
2、机械原理与减慢速度器既可以应用MP3解说，控制应用液晶屏触摸控制和遥控控制、可循环、任选与重复播放运行等。解说词播放在100平方房内声音宏亮
3、模型制作材料应用有机板和硬聚氯制作
4、储物柜体应用1.0mm冷扎板焊接（或铝木构造）而成，表面应用中温磷化喷塑制作，储物柜体刚性好。储物柜内陈列面板板面注释用激光写真，板面附有必要的图表和文字说明，外观美观大方，经久耐用。
5、储物柜顶部装备有照明日光灯，储物柜背设定有对开门，有利维护设备和便利维修。
6、储物柜底装备有万能转向轮，便利位移，符合人机工程要求。




储物柜式机械综合陈列实训台,机电液气综合实训装置

实训装置完成的作业任务

机电液气实训台为铝制型材构造，在上面可装配上料单元、间歇式传送及夹紧单元、冲压单元、钻孔单元和分拣单元，并配备有主机、变频器、触摸屏、、三相异步交流AC电动机、交流AC减慢速度电动机、直线DC电动机、液压机系统、钻机及其液压进给系统、气压传动系统等，包括一个典型的机电气液综合应用系统。可以实行典型机电气液一体化系统的装配、液压气动管路装配、电气控制线路布线、触摸屏与plc编程及调节测试、整机调节测试及运行等技能实训，从而使学生掌控把握机电气液的相关知识和技能。

功能数值及功能

1.作业电源：三相五线～380V±10%
2.外观尺寸：1400mm*960mm*750mm
3.微型液压动力源：规格限定功率 735W；规格限定排量 1.6mL/r；规格限定压力 6MPa
4.静音空气压缩机：作业电源AC220V±10% 50Hz，写入功率0.68kW，公称容积24L，规格限定流量：116L/min，规格限定输出气压1MPa

按照项目教学，主要完成的作业任务如下：

任务一：设备装配与调节
(1)上料、传送、夹紧、分拣等自动化机构的装配与调节；
(2)PLC、变频器、漏电断路器、开关电源等电气部件的定位装配及调节；
(3)气动部件的装配与调节；
(4)液压部件的装配与调节。
任务二：液压传动系统识图与管路装配
液压机、钻机进给系统、液压泵站等液压传动系统的识图与液压管路装配。
任务三：气动系统识图与管路装配
调压、换向、调节速度、顺序动作控制等气动系统的识图与气管装配。
任务四：电气控制线路原理图设计与布线
含有：按照作业流程和控制要求，设计自动控制系统的电气原理图，按原理图布置、连接控制系统电子回路。
任务五：程序语言编写与调节测试
