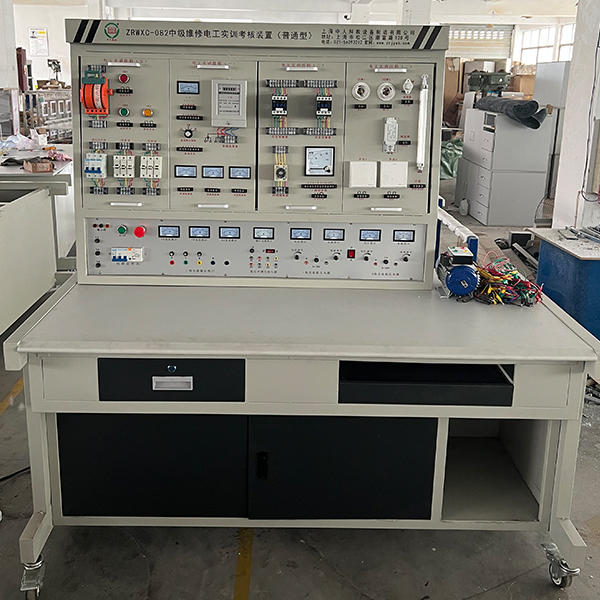

中级维修电工实训台

中级维修电工实训台,施耐德PLC实训装置

一、该设备是按照劳动和社会保障部颁发的工人等级标准及职业技能鉴定的要求而设计的，实训设备应用常用的模型块化设计，按照不一样的实训考核内容配备相应的实训模型块，实训便利、布置合理、易于拓展升级，实训内容涵盖电工仪表、电工接线工序技艺、电工照明配电、电力拖动等，符合初级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。
二、技术功能：
1、写入电压（V）：三相四线制380V±10% 50Hz
2、作业环境：环境温度界限为-5～＋40℃
3、装置容量：＜1KVA
4、安全保护：漏电动作电流（A）≤30mA 过流保护、熔断器保护
5、外观尺寸：1600mm×700mm×1450mm
6、虚拟多用表功能数值：交流AC电压（V）测量范围档位分：10、50、250、1000；直线DC电压（V）档位分：0.25、1、2.5、10、50、250、1000；欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K；电流（A）表档位：50μa、0.5、5、50、500；BATT：1.2-3.6V，RL=12Ω；BUZZ：R×3；红外发射检验测试功能：垂直角度±15°距离1-30cm；三极管测量孔。
三、基础配备及功能：设备主要采用实训屏、实训箱式挂式模块件、实训器件材料、实训桌等构成。
（一）实训屏：实训屏为钢制双层亚光密纹喷塑构造，铝制面板，为实训箱式挂式模块件提供交流AC电源、直线DC稳压稳流电源，具体功能如下：
1、外部电源写入指示灯亮（提醒实操者外部电源已与实训台接通）。
2、推上三相漏电开关，三相电源向实训箱式挂式模块件等供电，三只450V电压（V）表指示输出线电压（V）。
3、低压交流AC电源：输出3V、6V、9V、12V、15V、18V、24V低压交流AC电源。
4、提供～220V插座2只，为外部设备提供作业电源。




中级维修电工实训台,施耐德PLC实训装置

一、产品基础简介：

  plc自动化控制实训台”是按照国家劳动和社会保障部职业技能鉴定中心为维修电工技师、技师的职业培训与技能鉴定而研制的，它适合PLC可编程控制实训教学及技师技能鉴定考核。

二、装置特别点

1、本套系统含教师主站和学生从站实训装置，每套实训装置均由控制屏、实训桌、PLC主机结合套件、通信模型块等构成。

2、应用挂式模块件构造，具有开关量、模仿量、控制对象等单元，能完成逻辑、模仿、过程、动作等的控制实训教学。

4、装置设定有电压（V）型和电流（A）型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠，同时控制屏还设定有定时器兼报警记录仪，记录实训考核时间及误实操次数。

三、技术功能

1、写入电源：三相四线（或三相五线）～380V±10% 50Hz

2、作业环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3、装置容量：＜0.5kVA

4、重 量：100kg

5、外观尺寸：1700mm×700mm×1650mm

6、安全保护：具有漏电压（V）、漏电流（A）保护装置，安全符合国家标准

四、实训装置的基础配备及功能

实训装置由控制屏、实训桌、主机实训结合套件、实训模型块、等构成。

（一）控制屏

1、交流AC电源控制单元

三相四线380V交流AC电源经空气开关后给装置供电，电网电压（V）表监控电网电压（V），设定有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制、同时具有漏电警报指示及警报复位。

提供三相四线380V、一相220V电源各一组，由启停开关控制输出，并设定有保险丝保护。
