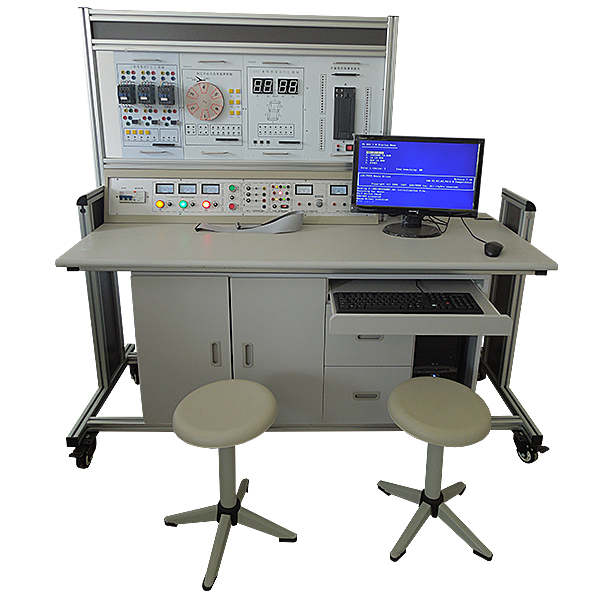

PLC基础技术实训装置

plc可编程控制器是以微理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用装配便利的特别点，很快在我国的工业控制中占据了主导地位，并而且不断的发展。按照这一发展形势，国各大中专院枝、各类职业技术学校全部将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修课。PLC编程实训系统是按照这一教学要求研发的新一代PLC教学产品，自产品推出以来，得到了各大院枝教学老师和专家的一致好评。全套装置设计合理、功能强大、实操简便便利，对学生理解和掌控把握可编程控制器的控制原理和换作方法，加快学习掌控把握PLC的编程方法，全部具有极大的帮助，是PLC教学的理想工量具。

二、功能特别点

1、电源模型块：220V交流AC电源经空气开关后给装置供电，电网电压（V）表监控电网电压（V），设定有保险丝保护，控制屏的供电由漏电保护开关和启停开关控制；一相220V电源一组，由启停开关控制输出，并设定有保险丝保护。

2、直线DC电压（V）：24V、+5V输出，0～±10V可调输出；直线DC电流（A）：4～50mA可调输出；

3、实训桌：实训桌为铝木构造，桌面为防火烧、防水浸、耐磨损高密度板；储物柜体设定有抽屉，用来放置工量具及图纸文档实训指导书，电脑桌联体设计。

三、技术功能数值

1、写入电源：市电～220V±10%，工频50Hz；

2、环境温度：-5℃～+40℃，相对湿度＜85%（25℃）；

3、装置容量：＜1.5KVA；

4、外观尺寸：1600mm×730mm×1700mm

5、安全保护：具有漏电压（V）、漏电流（A）保护装置，安全符合国家标准。应用高绝缘的安全型插座及带绝缘护套的高强度安全型实训导线。

PLC基础技术实训装置,毕托管流速测量实训装置

技术功能数值：
1、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续实操。
2、应用低噪声静音环保型水泵，最高扬程：10m，规格限定流量：12L/min，功率：90W。
3、实训水箱容积30L透明有机玻璃材料，带有稳压溢流口，恒压供水箱设定有水位调动机构，以改变实训流速的大小；可测量毕托管压差值和淹没孔口上下游压差值。
4、计量水箱：容积10L透明有机玻璃制作，带计量刻度。
5、蓄水箱，500×400×400mm，材料PVC板。
6、测压计由4根直径φ8mm的有机玻璃管固定在测压架上，测压架上粘有标尺便利读数，压差计内的指示液为水，无毒、实操安全。
7、实训流量：0～200ml/s ，毕托管适用界限20～200cm/s，实训流速界限100～200cm/s。
8、实训所用的流体-水为全循环使用设计，充分节约水资源。
9、框体结构及台面均为304不锈钢材料，构造紧凑，外观美观，实操便利。
10、外观尺寸：1500×500×1550mm（长×宽×高），可位移式设计，带脚轮及禁锢脚。
11、建筑大楼与智能楼宇电气装配虚拟拟真系统
