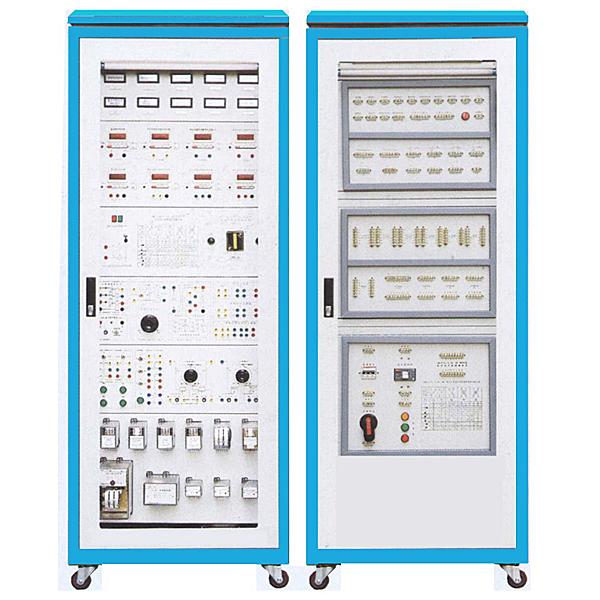

电气设备及二次部分考核实训台

本装置是为了适应高职高专教育改革与发展的需要，以培养技术技能型人才而研发的产品，其中电气设备主要包括互感器和开关电器，应用实物，配备有与该实物相关的装配接线和运行实操，增强了感性认知，强化了现场应用知识；二次部分主要包括断路器的控制线路与信号线路；中央信号和其他线路等。

本装置适用来发电、供电和电力自动化等相关专业的实训教学，也可供从事继电保护及二次线路的设计、装配和运行的工程技术人员参考。

二、实训项目

（一）互感器实训项目

1.电压（V）互感器特性测试

2.电压（V）互感器接线方式

3.电流（A）互感器特性测试

4.电压（V）互感器接线方式

（二）开关电器实训项目

1.塑壳断路器的原理与接线

2.隔离开关的原理与接线

3.负荷开关的原理与接线

4.自动重合闸的原理与接线

（三）二次部分实训项目

1.信号继电器

2.中间继电器

3.冲击继电器

4.闪光继电器

5.断路器的基础控制线路

6.断路器的防“跳跃”闭锁线路

电气设备及二次部分考核实训台,自循环紊动机理实训台

实训目的：
1、演示水流紊动发展过程，深入水流动作构造的认知。
2、深入对水流动作构造的认知，演示层流、波动形成与发展、波动转变为旋涡紊动的全过程，实训解析紊动机理。
主要配备：
水泵、供水箱、T4光源、彩色溶液容器、恒压水箱、输液管、调动阀、取水管、混合器、剪切流道显露面、排气阀、调动阀、分流管、回水水箱、不锈钢支架
技术功能数值：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续实操。
2、该装置是一套台式小型化紊动机理实训仪表器具。应用低噪声无锈蚀环保型小水泵完成自循环。
3、该装置能对异重流上下层流体实行染色区分，混合后又能中和消色，显露紊动涡的彩色形态。
4、流量：供水最大流量Qmax=300 ml/s 实训管道流量 Qp=0-200 ml/s。
5、静音环保型水泵：扬程：10m，流量：12L/min，功率：90W。
6、蓄水箱，500×400×400mm，材料PVC板。
7、回水水箱：容积10L，透明有机玻璃制作，带计量刻度。
8、实训所用的流体--水为全循环设计，充分节约水资源。
9、框体结构及台面均为304不锈钢材料，构造紧凑，外观美观，实操便利。
10、外观尺寸：1500×500×1600mm（长×宽×高），框体结构为可位移式设计，带脚轮及禁锢脚。
