传热过程综合实训装置

传热过程综合实训装置,机器人教学作业实训台

一、传热过程综合实训装置系统的构成及特别点

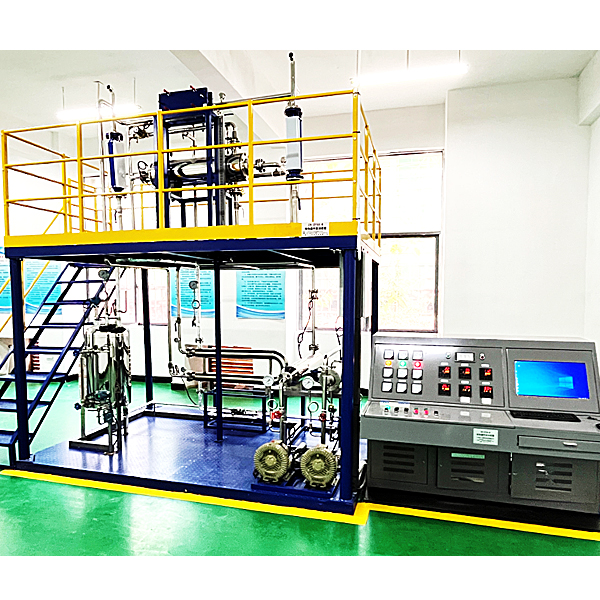

设备主体：对象部分：长×宽×高：3700×2000×3500mm，整机应用钢质装配框体结构（两层设计，一层平面便利实操、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板）
1、系统换热体系有：水蒸汽-空气（双列管换热器）；冷空气-热空气（套管、列管、板式）；水-热空气体系（￠159单列管换热器）。
2、以￠159列管换热器为主体做传热实训，双并行列管换热器构造，实操时可一套为正常实操，一套为故障实操，相互对比，双并行列管换热器也可实行换热器的串/并联实操。要求系统列管换热器壳程内的蒸汽压力及流量调动系统可控。同时系统可自动设定了故障点，实训学生的排障能力（气堵、水堵)。
3、将列管换热器做成可剖解式，不装配在系统上，便以老师对学生讲解换热器的构造，使学生加强对换热器构造的认知理解。
4、温度应用高精度进口贴片式精微Pt100+智能巡检记录仪测量。每一个温度带就地数字显露变送，流量检验测试带就地数字显露变送，计算机实行数值收集、过程控制的基础原理和过程。蒸汽源应用工业标准全自动蒸汽发生器。传热管路应用管道法兰联接,不但密封功能好,而而且拆卸装配便利。就地显露检验测试控制仪表：选用厦门宇电智能仪表（带就地控制RS485通讯连接口）。
5、就地智能仪表电器控制台：钢制喷塑内装配漏电保护空气开关、电流（A）型漏电保护器充分考虑人身安全保护；同时每一组强电输出全部有旋钮开关控制；装备有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝制线槽等。
6、就地控制计算机：联想双核2.0G，内部存储1GDDR2，硬盘250G，光驱，鼠标，键盘，3年质保，显露器：17”液晶，全国联保；实操系统：正版WINDOWS XP。可由现场工控实操台经过带RS485通讯总线的智能仪表＋工控组态系统的方式就地实行单独测控，完成各实训项目。




传热过程综合实训装置,机器人教学作业实训台

一、产品基础简介

该套系统是基于《国家中长期人才发展规划纲要(2010-2020年)》对经济社会发展重点领域急需紧缺专门人才及创新型科技人才的培养要求，依据国家相关职业工种培养及鉴定标准，集合中国当前制造业的岗位需求，接轨世界技能竞赛（World skills）相关标准及规程研发设计而成。该套系统由“作业站”(Working Station）形式综合体现。

“作业站”可以模型块方式自由结合，形成多种模式，实操者不但在实习、作业中培养、实训了机械装调、电气管路连接、程序设计、工业机器人应用、传感器应用、计算机应用、检修排故、触摸屏组态、伺服、步进驱动控制等机电专业技能，同时也体验到职业素养中的社会能力与方法能力。

该设备技术涵盖面广，定位前瞻，是机电一体化专业教学实习、技能鉴定和技能竞赛的绝佳载体。

二、产品构造

每个单独的单元由实训桌、执行机构及挂板包括。每套设备除配单独的单元外，还配装配桌、工量具储物柜、电脑桌等。

实训桌：应用冷轧铁板折弯焊接，表面静电喷塑，实训桌面应用防火烧、防水浸、防腐蚀的木质面板。实训桌下方装备有四个万能转向轮和四个可调脚，万能转向轮位移时用，可调脚固定时用，对于地面不平造成设备放置不稳等现象实行临时调节。实训桌台面是用铝型材拼接而成，便利学生将工件在其上随意位置、不一样方向灵活布置装配。

执行机构：应用铝板精加工后组装而成，表面喷砂后阳极氧化，既防腐蚀又美观大方。

挂板：斜装于实训桌正下方，可很便利地取、卸。挂板上装备有plc、变频器等电器元件，统一由电缆线及快速插头与实训桌上的执行机构连接。

装配桌：有机械装配桌和电气装配桌各一台。均由台身和台面两大部分构成。台身用方管焊接喷塑后组装连接，台面用高密度中纤板，表面贴压防火烧板，耐腐蚀、防静电。整个装配桌可随意拆卸装配，便利运输装配。

工量具储物柜：用冷轧铁板折弯焊接，表面静电喷塑。工量具储物柜有多个抽屉，可储藏工量具，下面装4个万能转向轮，可推入工量具储物柜的下方空隙处。

电脑桌：应用冷轧铁板折弯焊接加中纤板台面组装而成。下面装4个万能转向轮。
