风光互补发电实验台
风光互补发电实验台,螺纹传动效率实验装置风光互补发电系统主要由风力发电机组、太阳能光伏电池组件、控制器、蓄电池、逆变器、交流直流负载等部分组成。该系统是集风能、太阳能及蓄电池等
董
风光互补发电实训台,螺纹传动效率实训装置
产品的主要特别点

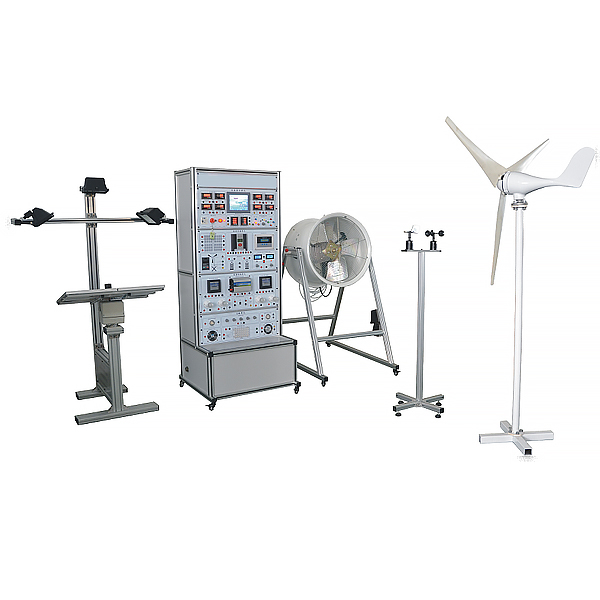

风光互补发电系统主要采用风力发电动机组、太阳能光伏电池结合套件、控制器、蓄电池、逆变器、交流AC直线DC负载等部分构成。该系统是集风能、太阳能及蓄电池等多种能源发电技术及系统智能控制技术为一体的复合可再生能源发电系统。
主要配备有：太阳能电池板，二维旋转支架，可调模仿光源，风力发电动机组，实训实操台（含DC/DC模型块,充电管理模型块，离网逆变模型块，蓄电池模型块，负载模型块，二维旋转控制模型块，电压（V）电流（A）检验测试模型块，直线DC稳压源，模仿光源控制模型块，Deltaplc，组态王人机监控）构成。
一、风向仪、风轮机及支撑系统
400W，启动风速3.14m/s；规格限定风速13 m/ s；偏航风速5m/ s；最大设计风速15 m/s；传动方式：风轮直接驱动发
电动机；温度界限：- 40～60 ℃。
二、太阳能板、模仿光源及控制系统
太阳能电池板应用阵列组装形式，主要应用4块（或更多）小型太阳能电池板组建，可完成太阳能电池板的并接方
式和串接方式，从而提供大电流（A）或大电压（V）的两种太阳能电池板组网方式。
最大输出功率：4*10W
模仿太阳：300W，调动距离：0~80cm
风光互补发电实训台,螺纹传动效率实训装置
该实训台可实行三种牙型共九对不一样螺旋副的几何尺寸、位移、受力及传动效率的测试实训，应用先进的数值收集传输系统和数值处置整理解析系统，是机械设计实训室的重要设备之一。
实训项目内容：
1.矩形、梯形、锯齿形螺旋副几何功能数值与位移关系测试；
2.矩形、梯形、锯齿形螺旋副的受力测试；
3.矩形、梯形、锯齿形螺旋副的传动效率测试与解析；
主要技术特别点：
1.实训台由带减慢速度器的直线DC调节速度电动机驱动，配备有设计巧妙的试件快速装卸和调节机构，写入螺杆端装备有转矩转动速度传感器，输出螺母端装备有直线位移传感器及负载装置。
2.配备有三种牙型的螺旋副，其中梯形的有5种导程，矩形及锯齿形的各有两种导程。用来测试不一样牙型不一样导程的螺旋传动写入转矩及转动速度、螺母位移线速度,计算其传动效率。
3.应用了高精度的ZJ5转矩转动速度传感器，测量精度为+0.27%;配备有数值收集放大传输系统和数值处置整理解析系统，应用RS232串行口与计算机连接，可清晰直观地显露各种数值及曲线。
4.实训台外观为作业台板+箱储物柜落地式构造，装备有可调地脚螺栓和活动轮，方便实训室调节布置。
主要配备及技术功能数值：
1.被测螺旋副：
(1)中32单、双线矩形螺纹螺距P=10mm导程S=10、20mm；
(2)中32 (1~5)线梯形螺纹螺距P=12mm导程S=12、24、36、48、60mm；
(3)中32单、双线锯齿形螺纹螺距P= 10mm导程S=10、20mm；
2.负载砝码8块5kg/块；
