半导体制冷技术实验台
半导体制冷技术实验台,流量测试校正实训装置1. 采用大功率半导体制冷组件作为冷源，不需要干冰、氨、氮、氟利昂等制冷剂，温度低、制冷快、寿命长。具有无污染、无噪声、无振动、无磨损，可连续工作。
董
半导体制冷技术实训台,流量测试校正实训装置
一、装置特别点
1. 应用大功率半导体制冷结合套件作为冷源，不需要干冰、氨、氮、氟利昂等制冷剂，温度低、制冷快、寿命长。具有无污染、无噪声、无振动、无磨损，可连续作业。
2. 直观性强：可以直观的查看制冷片冷端结冰的全过程，深入掌控把握半导体制冷片的作业原理。
3. 可实操性强：用面板上提供的钮子开关，可以便利的变换半导体制冷片的作业状态，既能定性查看实训现象，又能经过测量仪表定量测量。
二、 技术功能
1. 写入电源：一相三线～220V±10% 50Hz
2. 作业环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量：＜0.8kVA
4. 外观尺寸：1200mm×730mm×1400mm
5. 安全保护：具有漏电保护装置，安全符合国家标准
三、 实训装置的基础配备及功能

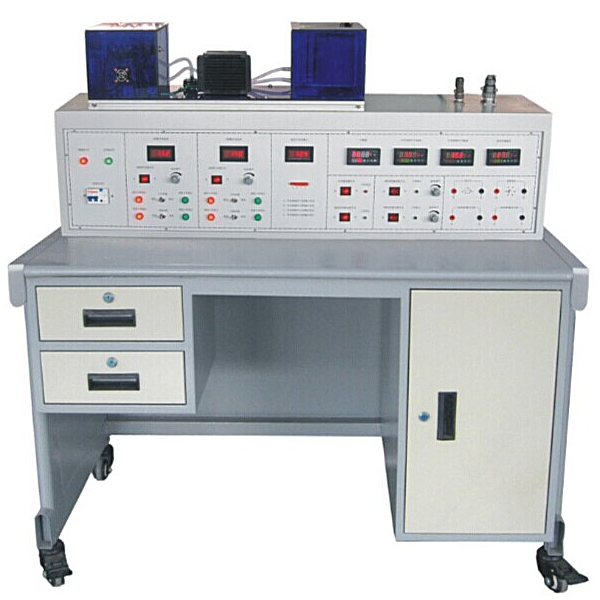

实训装置由控制屏、实训桌和半导体制冷机组等构成
(一) 控制屏(钢制双层亚光密纹喷塑构造，金属铝面板)
1. 直线DC数字电压（V）表（1个）：测量界限0～20V，按键变换档位，应用三位半数码显露，精度0.5%。写入阻抗为10MΩ。经过琴键变换可分别显露半导体制冷片A的写入电压（V）、半导体制冷片B的写入电压（V）、半导体制冷片A的输出电压（V）、半导体制冷片B的输出电压（V）。
2. 直线DC稳压电源（2个）：提供0～15V连续可调的直线DC电源，电流（A）为10A，为半导体制冷片提供电源。
3. 计时器：按下复位按钮时，开始计时，单位为秒。
半导体制冷技术实训台,流量测试校正实训装置
实训目的：
理解流量控制的方式，掌控把握流量测试及校正的常用方法，并经过各种流量检验测试设备的包括对各种仪表器具的误差和功能有定量的认知。
主要配备：
循环水箱，计量水箱、水泵，有机玻璃稳压罐、管路、有机玻璃测试管段、涡轮流量计、孔板流量计、文丘里流量计、涡街流量计、差压传感器、变频器、铂电阻温度传感器，巡检仪、不锈钢支架及控制储物柜。
技术功能数值：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续实操。
2、循环水箱容积40L，材料PVC。
3、标定计量水箱容积20L，材料有机玻璃。
4、防腐循环水泵，功率550W，流量3.5m3/h，扬程35m。
5、有机玻璃稳压罐容积10L。
6、APS循环管路，φ32mm、φ25mm、φ20mm不一样管径有机玻璃测试管段。
7、涡轮流量计，孔板流量计，文丘里流量计，涡街流量计。
8、差压传感器：测量范围0-150KPa；变频器调动转动速度。
9、温度测量Pt100铂电阻温度传感器，精度：0.5级。
10、8路**信号写入巡检仪显露温度、流量、差压、转动速度。
11、实训所用的流体-水为全循环使用设计，充分节约水资源
12、框体结构及台面均为304不锈钢材料，构造紧凑，外观美观，实操便利。
一、装置特别点
1. 应用大功率半导体制冷结合套件作为冷源，不需要干冰、氨、氮、氟利昂等制冷剂，温度低、制冷快、寿命长。具有无污染、无噪声、无振动、无磨损，可连续作业。
2. 直观性强：可以直观的查看制冷片冷端结冰的全过程，深入掌控把握半导体制冷片的作业原理。
3. 可实操性强：用面板上提供的钮子开关，可以便利的变换半导体制冷片的作业状态，既能定性查看实训现象，又能经过测量仪表定量测量。
二、 技术功能
1. 写入电源：一相三线～220V±10% 50Hz
2. 作业环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量：＜0.8kVA
4. 外观尺寸：1200mm×730mm×1400mm
5. 安全保护：具有漏电保护装置，安全符合国家标准
三、 实训装置的基础配备及功能
实训装置由控制屏、实训桌和半导体制冷机组等构成
(一) 控制屏(钢制双层亚光密纹喷塑构造，金属铝面板)
1. 直线DC数字电压（V）表（1个）：测量界限0～20V，按键变换档位，应用三位半数码显露，精度0.5%。写入阻抗为10MΩ。经过琴键变换可分别显露半导体制冷片A的写入电压（V）、半导体制冷片B的写入电压（V）、半导体制冷片A的输出电压（V）、半导体制冷片B的输出电压（V）。
2. 直线DC稳压电源（2个）：提供0～15V连续可调的直线DC电源，电流（A）为10A，为半导体制冷片提供电源。
3. 计时器：按下复位按钮时，开始计时，单位为秒。
半导体制冷技术实训台,流量测试校正实训装置
实训目的：
理解流量控制的方式，掌控把握流量测试及校正的常用方法，并经过各种流量检验测试设备的包括对各种仪表器具的误差和功能有定量的认知。
主要配备：
循环水箱，计量水箱、水泵，有机玻璃稳压罐、管路、有机玻璃测试管段、涡轮流量计、孔板流量计、文丘里流量计、涡街流量计、差压传感器、变频器、铂电阻温度传感器，巡检仪、不锈钢支架及控制储物柜。
技术功能数值：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续实操。
2、循环水箱容积40L，材料PVC。
3、标定计量水箱容积20L，材料有机玻璃。
4、防腐循环水泵，功率550W，流量3.5m3/h，扬程35m。
5、有机玻璃稳压罐容积10L。
6、APS循环管路，φ32mm、φ25mm、φ20mm不一样管径有机玻璃测试管段。
7、涡轮流量计，孔板流量计，文丘里流量计，涡街流量计。
8、差压传感器：测量范围0-150KPa；变频器调动转动速度。
9、温度测量Pt100铂电阻温度传感器，精度：0.5级。
10、8路**信号写入巡检仪显露温度、流量、差压、转动速度。
11、实训所用的流体-水为全循环使用设计，充分节约水资源
12、框体结构及台面均为304不锈钢材料，构造紧凑，外观美观，实操便利。
