建筑给排水电气及自动化系统实训装置

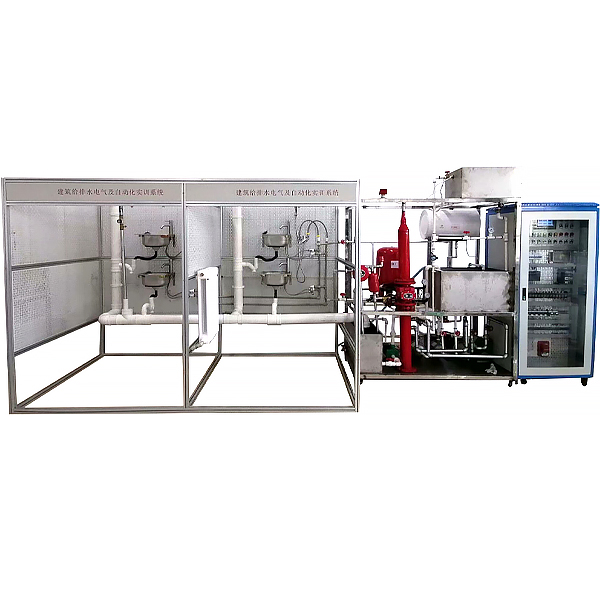

建筑给排水电气及自动化系统实训装置,螺栓组实验装置给排水对象模型整体采用铝型材框架和网孔板进行设计，主要给排水管道设备安装在钢架底座上、具备开放式的特点，由生活给水系统、消防给水系统、热水给水系统
董
建筑给排水电气及自动化系统实训装置,螺栓组实训装置
一、基础简介
给排水对象模型整体应用铝型材框体结构和网孔板实行设计，主要给排水管道设备装配在钢架底座上、具备开放式的特别点，由生活给水系统、消防给水系统、热水给水系统、排水系统、污水处置整理系统和控制系统六个部分构成。
二、功能特性：
1、不锈钢水盘，冷、热两用水龙头，模仿两层建筑、网孔式房间、4个住户用水终端
2、水池：不锈钢制作，一路写入四路输出，向各系统提供恒定水源，设定有浮球开关和排气孔，保证水池水位。
3、三相水泵：两台，为恒压供水系统提供动力
4、一相水泵：三台，分别为供热/暖系统、气压供水系统和水泵水箱联合供水系统提供动力
5、压力变送器：检验测试恒压供水系统水管内当前压力值，可检验测试0～400KPa压力
6、膜盒压力表：检验测试恒压供水系统水管内当前压力值，可检验测试0～400KPa压力
7、高位水箱：水泵水箱联供水系统蓄水装置，水泵水箱联合供水实训时向用户终端提供水源，内设高、低水位开关完成水泵的自动启停
8、气压水罐：气压供水系统蓄水装置，气压供水系统实训时向用户终端提供压力水源
9、高低压力开关：检验测试气压供水系统管道当前压力，为水泵启停提供信号
10、压力表：检验测试气压供水系统管道当前压力，可检验测试0-1MPa压力
11、热水器：为供热/暖系统提供热源，内置温度检验测试和控制电子回路
建筑给排水电气及自动化系统实训装置,螺栓组实训装置
实训项目内容：
完成单个紧联接螺栓的4种不一样刚度的联接件和被联接件静、动态受力与变形实训：
1.刚性垫片、无锥塞联接的静、动态实训。
2.刚性垫片、有锥塞联接的静、动态实训。
3.弹性垫片、无锥塞联接的静、动态实训。
4.弹性垫片、有锥塞联接的静、动态实训。
5.并测绘制作螺栓和被联接件受力与变形的静、动态曲线。
完成螺栓组联接特性（测量各螺栓的受力和变形）实训，测绘制作螺栓组的荷载量分布的静态曲线。
理解单个螺栓在拧紧过程中各部分的受力现象
理解单个螺栓受静态轴向荷载量时的变形规律。
查看单个螺栓动应力幅值的改变，以检验提升螺栓联接强度的各项措施。
电阻应变片感知度系数测量实训。
主要配备及技术功能数值：
1.螺栓组被测螺栓10根，中段直径6.5mm，两端螺纹M10，螺栓材料40Cr；
2.单螺栓被测螺栓1根，螺纹M=16，材料40Cr；
3.电阻应变片电阻值R=120Ω；
4.感知度系数K=2.20；
一、基础简介
给排水对象模型整体应用铝型材框体结构和网孔板实行设计，主要给排水管道设备装配在钢架底座上、具备开放式的特别点，由生活给水系统、消防给水系统、热水给水系统、排水系统、污水处置整理系统和控制系统六个部分构成。
二、功能特性：
1、不锈钢水盘，冷、热两用水龙头，模仿两层建筑、网孔式房间、4个住户用水终端
2、水池：不锈钢制作，一路写入四路输出，向各系统提供恒定水源，设定有浮球开关和排气孔，保证水池水位。
3、三相水泵：两台，为恒压供水系统提供动力
4、一相水泵：三台，分别为供热/暖系统、气压供水系统和水泵水箱联合供水系统提供动力
5、压力变送器：检验测试恒压供水系统水管内当前压力值，可检验测试0～400KPa压力
6、膜盒压力表：检验测试恒压供水系统水管内当前压力值，可检验测试0～400KPa压力
7、高位水箱：水泵水箱联供水系统蓄水装置，水泵水箱联合供水实训时向用户终端提供水源，内设高、低水位开关完成水泵的自动启停
8、气压水罐：气压供水系统蓄水装置，气压供水系统实训时向用户终端提供压力水源
9、高低压力开关：检验测试气压供水系统管道当前压力，为水泵启停提供信号
10、压力表：检验测试气压供水系统管道当前压力，可检验测试0-1MPa压力
11、热水器：为供热/暖系统提供热源，内置温度检验测试和控制电子回路
建筑给排水电气及自动化系统实训装置,螺栓组实训装置
实训项目内容：
完成单个紧联接螺栓的4种不一样刚度的联接件和被联接件静、动态受力与变形实训：
1.刚性垫片、无锥塞联接的静、动态实训。
2.刚性垫片、有锥塞联接的静、动态实训。
3.弹性垫片、无锥塞联接的静、动态实训。
4.弹性垫片、有锥塞联接的静、动态实训。
5.并测绘制作螺栓和被联接件受力与变形的静、动态曲线。
完成螺栓组联接特性（测量各螺栓的受力和变形）实训，测绘制作螺栓组的荷载量分布的静态曲线。
理解单个螺栓在拧紧过程中各部分的受力现象
理解单个螺栓受静态轴向荷载量时的变形规律。
查看单个螺栓动应力幅值的改变，以检验提升螺栓联接强度的各项措施。
电阻应变片感知度系数测量实训。
主要配备及技术功能数值：
1.螺栓组被测螺栓10根，中段直径6.5mm，两端螺纹M10，螺栓材料40Cr；
2.单螺栓被测螺栓1根，螺纹M=16，材料40Cr；
3.电阻应变片电阻值R=120Ω；
4.感知度系数K=2.20；
