ZRMJ-CY铝合金冲压模具模型
铝合金冲压模具模型,冲压模具模型,冲压模具教具该模具需将平坯料一次弯成圆管形零件。定模有两件活动凹模由顶板托住，当凸模将材料压下时，模块相向转动。
小编

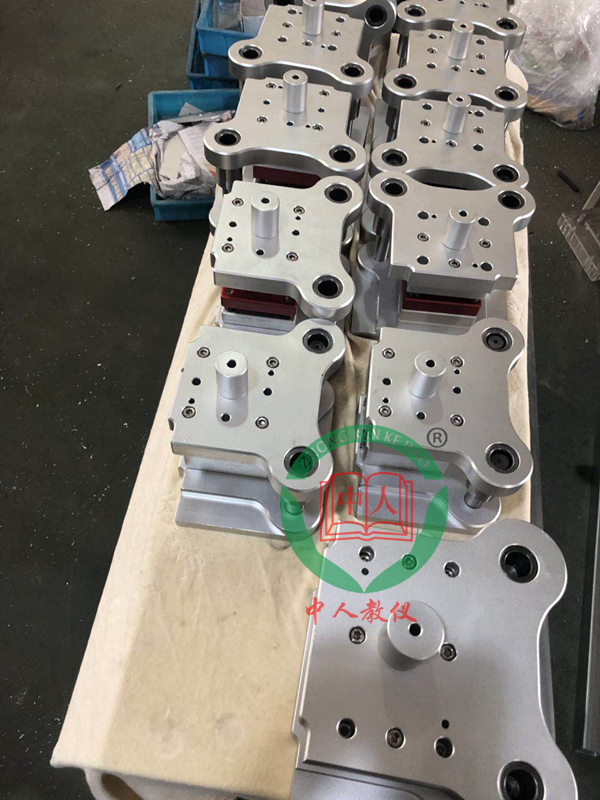

铝制拆卸装配实训模具系列-冷冲模具
| 序号 | 名称 | 模架规格(mm) | 详细描述及技术要求 |
| 1 | 落料模 | 150x100 |
用冲模沿封闭轮廓曲线冲切,封闭线内是产品,封闭线外是废料.用来制造各种形状的平面板零件. 冲压菱形工件，产品尺寸不小于35×30 mm，料带运用挡料销定位 |
| 2 | 弯曲模 | 150x100 | 把板材料沿直线弯成各种形状,可以加工形状较复杂的零件。 |
| 3 | 拉深模 | 150x100 | 把板材料毛坯成形成各种开口空心工件的模具,此模具带压边装置,拉深前毛坯套在压边圈上依靠外观定位,拉深后冷冲件从凸模上托出,凸凹模全部装备有顶出装置。 |
| 4 | 冲孔模 | 150x100 | 用模具沿封闭线冲切板料冲下的部分为废料,封闭线外是产品. 冲压1椭圆孔，料带运用挡料销定位。 |
| 5 | 正装复合模 | 200x150 | 在模具同一位置上能完成几个不一样的冲裁工序的模具.正装复合模,它的落料凹模在下模处,凸凹模装在上模处.不适用来多孔制件的冲裁冲压菱形工件，料带运用挡料销定位。 |
| 6 | 倒装复合模 | 200x150 | 模具同一位置能完成几个不一样的冲载工序的模具.倒装复合模,它的落料凹模在上模处,凸凹模装在下模处,适用来制件平直度要求不高的厚板制件,实操便利.安全,适用来多孔制件的冲裁.冲压菱形工件，料带运用挡料销定位。 |
| 7 | 连续拉深模 | 200x150 | 制品拉深无法成形,需要多次拉延的模具。该模具用带料一端顺序拉延,直到一次拉延时才将制件由带料上冲落。 |
| 8 | 极进模 | 200x150 | 多工位级进模是精密高效,长寿命的模具.它适用来冷冲小尺寸,薄料,形状复杂和大批量生产的冷冲零件. |
| 9 | V型翻板弯曲模 | 150x100 | 该模具为避免材料滑动，在定模部分高有两块翻板。当凸模压下时，翻板随材料弯转，定位板必须与材料接触，所成型的零件精度较高。 |
| 10 | 圆管冲模 | 150x100 | 该模具需将平坯料一次弯成圆管形零件。定模有两件活动凹模由顶板托住，当凸模将材料压下时，模型块相向转动，将材料弯成圆形。凸模上升时，已弯成圆管零件就套在其上，随之上升。 |
| 11 | 滑块冲模 | 150x100 | 该模具需将平坯一次弯成两内侧角度小于90°的零件。模具定模部分需有两个滑块，平坯放在定位板上，当凸模下降时，平坯先被 弯成∪型 ，凸续继下降，滑块开始动作将∪形两侧向内弯成所需角度。 |
| 12 | 两圆相扣成型冲模 | 200x150 | 该模具成型零件需为两圆环相扣构造件，模具设定有自动下料构造，当模具作业时，首先切断线材，经过上模原型芯完成单个圆环的成型，将已成型的圆环套于线材再重复一次圆环成型。即完成两圆相扣成型。该工序技艺工序少，简洁实用，冲出的产品连接口平整，合格率高，能适用使用要求。 |
