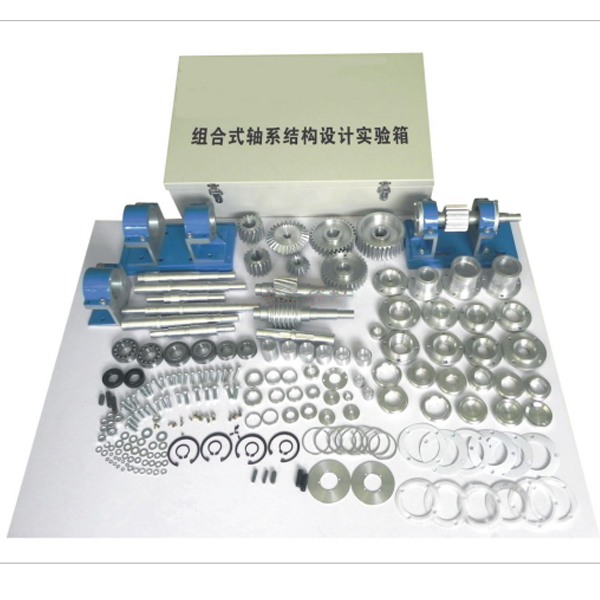

组合式铝制轴系结构实验装置
组合式铝制轴系结构实验装置,基础零件测绘实验装置1、 本实验箱具有轴系结构设计和轴系结构分析两大实验功能，培养学生的机构设计能力具有良好的使用效果；2、 零件轴的结构形式多样，使学生的灵活性和多样样有更深入的了解
董
结合式铝制轴系构造实训装置,基础零件测绘实训装置
一、主要特别点：
1、 本实训箱具有轴系构造设计和轴系构造解析两大实训功能，培养学生的机构设计能力具有良好的使用效果；
2、 零件轴的构造形式多样，使学生的灵活性和多样样有更深入的理解
3、 轴及轴上零件定位准确、固定可靠、轴上零件方便拆卸装配和调节。
4、 基础零件中共有68种125件，另配备有标准件7类166件，
5、 能便利地结合出数三十一种轴系构造方案，具有内容系统，方案多样的优点。
6、 配备有实训指导书和装拆工量具供学生按照设计思路实行装配和模仿设计。
7、 实训箱可供5-7人使用。
8、教师教学设计系统：基于unity3d设计，用户自行按照电脑配备选用不一样的交互界面大小，可选六级画质等级。可选圆柱齿轮轴系部件4种、锥齿轮轴系部件4种、蜗杆轴系部件6种实行装配、拆卸、装配、零部件测量（分为轴测量与底座测量）、考核等。零件拆卸装配的步骤过程中有智能提醒，由学生手动选用对应的零件并位移至轴系构造上，选用顺序正确零件才能装配上去，系统内的模型均应用3D模型，由3Dmax制作而成，并经过渲染和润色，使模型看起来与真实部件一般无二，设定有非标零件库（8种零件）、标准零件库（12种零件）、测量工量具库（钢直尺、游标卡尺）供拆卸装配选用。系统内配备有实训的目的、步骤、要求等包括的电子实训考核题及指导书。使用考核功能时，出题供学生回答，当学生答完题目时给出考核分数，共12题，每道题目设为8分（其中一题为多选题，占12分），只有选用了答案才能实行下一题。系统需能实行全方位旋转、放大、缩小观看其细节。系统须为整体同一平台，不得以单独的资源展现。
结合式铝制轴系构造实训装置,基础零件测绘实训装置
功能：
1、机构组装实训；
2、机构零件尺寸测量实训；
3、机构装配图测绘制作实训；
4、机构零件图测绘制作实训；
产品功能数值
1、产品材料：铝制精制，应用数控机床精加工并经阳极氧化工序技艺制作（不接受翻砂粗制工序技艺），各个零件均需装到铝制测绘箱内，内置缓冲嵌入式材料格挡；
2、为便利安全测绘箱子尺寸：约365×265×120mm
3、详细配备：
标准件测绘 螺丝、螺栓，轴的尺寸公差与极限 轴、套类，孔的尺寸公差与极限，协作精度 支架、端盖类二维工程图，误差认知理论。
职业技能综合包括实训虚拟拟真系统：
系统内模型可实行360°旋转、放大、缩小、平移，设定有通用互动按钮：返回、首页、帮助。全部虚拟拟真任务过程有提醒，在实行完一项任务后系统自动打钩。工量具库上方设定有实训任务
1、基础立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实训步骤分为实训任务（文字提醒任务）—搭建模型（拖拽工量具库中的模型到三投影面体系中，并自动显现投影，选用错误时有提醒）—改变姿态（经过点击上下左右箭头改变）—选用投影（进入答题界面，在6项中选用此时完成的三维（3D）投影图）
B、截切立体：实训步骤分为实训任务（文字提醒任务）—搭建模型（拖拽工量具库中的模型到三投影面体系中，并自动显现投影）—标注投影现象（为三维（3D）投影图标定，在14处空白栏中选用相应的标注符文号）
C、相贯立体：实训步骤分为实训任务（文字提醒任务）—挖孔（选用随意挖孔模型，此时将可在XYZ空间坐标中选用随意面，模型同时变换，并出现一个坐标滑块，按照滑块位移大小，模型出现对应程度的剖切面）—孔径改变（选用1-4孔径）—后方通孔—选用投影（进入答题界面，在8项中选用此时完成的三维（3D）投影图）
2、结合体
A、结合体拼接组装：实训步骤分为实训任务（文字提醒任务）—选用结合体模型（可选8种模型）—拼接组装结合体（按照选用的模型挑选工量具库模型并拖拽结合）—剖切结合体（可在XYZ空间坐标中选用随意面，模型同时变换，并出现一个坐标滑块，按照滑块位移大小，模型出现对应程度的剖切面）—选用侧面投影（进入答题界面，按照已知正面、水平投影图，在3项中选用正确的侧面投影图）
