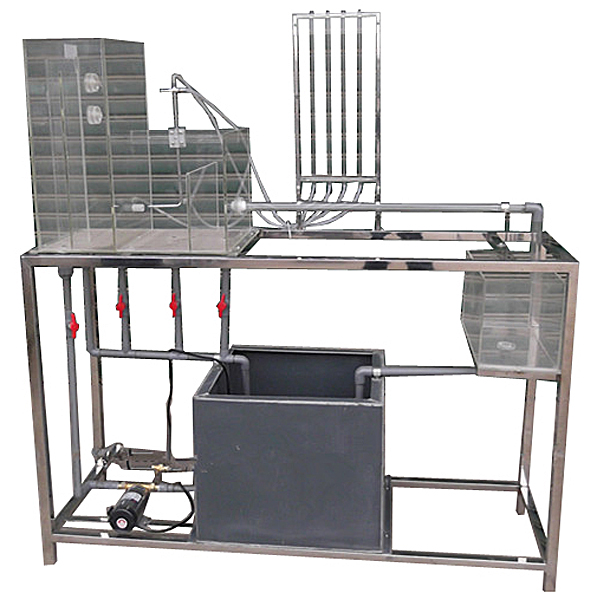

毕托管流速测量实训台

毕托管流速测量实训台,消防技能培训专用拟真实训台

技术功能数值：
1、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续实操。
2、应用低噪声静音环保型水泵，最高扬程：10m，规格限定流量：12L/min，功率：90W。
3、实训水箱容积30L透明有机玻璃材料，带有稳压溢流口，恒压供水箱设定有水位调动机构，以改变实训流速的大小；可测量毕托管压差值和淹没孔口上下游压差值。
4、计量水箱：容积10L透明有机玻璃制作，带计量刻度。
5、蓄水箱，500×400×400mm，材料PVC板。
6、测压计由4根直径φ8mm的有机玻璃管固定在测压架上，测压架上粘有标尺便利读数，压差计内的指示液为水，无毒、实操安全。
7、实训流量：0～200ml/s ，毕托管适用界限20～200cm/s，实训流速界限100～200cm/s。
8、实训所用的流体-水为全循环使用设计，充分节约水资源。
9、框体结构及台面均为304不锈钢材料，构造紧凑，外观美观，实操便利。
10、外观尺寸：1500×500×1550mm（长×宽×高），可位移式设计，带脚轮及禁锢脚。
11、建筑大楼与智能楼宇电气装配虚拟拟真系统
基于unity3d设计，用户自行按照电脑配备选用不一样的交互界面大小，可选六级画质等级。系统内模型可实行360°旋转、放大、缩小、平移。系统使用过程有小助手提醒，内容如下：
A、湿式报警系统
1、系统基础简介：湿式报警系统基础简介
2、设备认知：设定有最佳视角、设备详情（显露该设备的简介或功能数值）、练习（内置6道选用题，选用正确与错误均有提醒）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制储物柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水浸池。




毕托管流速测量实训台,消防技能培训专用拟真实训台

 电梯系统逻辑控制则由plc完成（可联机），PLC应用的是日本三菱公司的，其输出方式为继电器输出形式。经过主机上配备有的RS422或RS232连接口，可完成PLC与PC机的通讯。使用GX-Developer系统，可直接在PC机上用梯形图编程、调节测试，直观易学，方便初学者掌控把握；此外也可用FP编程器II实行指令编程，现场直接调节测试。
透明拟真教学电梯整套配备装备：
1、主电梯模型——包括三菱FX3U-48MR型可编程控制器（PLC）；
2、PLC外设专用通讯电缆；

3、三菱编程器实操手册；

4、三菱PLC专用编程工量具系统；

5、教学电梯使用指导书。
电梯的基础构造：
1. 机房部分：减慢速度电动机完成电梯上下走动。
2. 井道部分：包括导轨、对重机构、轿厢、楼层召唤指示控制器、曳引绳、导向轮、一层平层感应器、上（下）限位开关、上（下）极限开关、随行电缆、轿厢控制器、缓冲器等。
3.电气控制部分：电源空气开关（漏电脱扣器）、DC24V驱动电源、PLC可编程控制器、接线端口电子回路板。

电梯轿厢位置检验测试和电气选层信号由装配在轿厢顶上和各层站的双稳态磁性开关得到，从而摆脱了以往靠继电器和接触开关等有触点器件控制的庞杂线路系统，优化了线路，大大地提升了系统运行的可靠性，同时也方便检修.
A. 轿厢、对重用弹簧缓冲装置

缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹾底或冲顶时，轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减慢速度直至停止。
B. 终端极限开关安全保护系统

在电梯井道的顶层及底层装备有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关切断控制电子回路，使轿厢停止运行。
