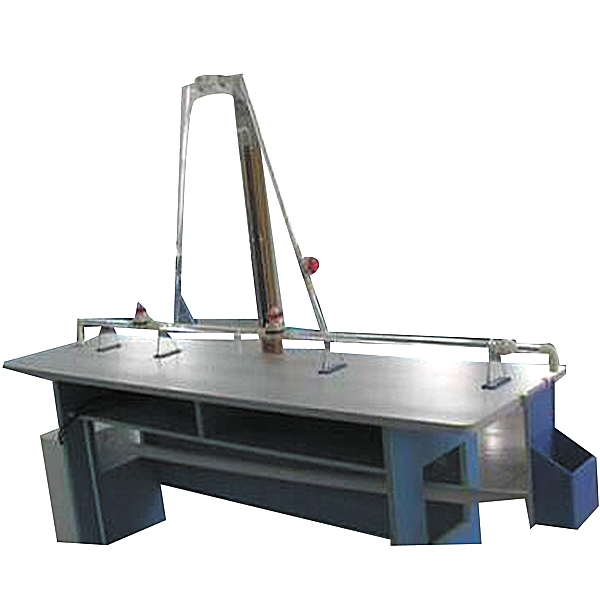

水流空化现象演示实验台

水流空化现象演示实训台,楼宇工程共同共用及应急广播系统实训台

实训目的：
1、演示水流空化现象。
2、查看发生空化水流时U形管中液面的改变规律。
3、查看发生空化水流时量杯中的水面改变规律。
主要配备：
实训水箱、集水箱、空化管、实训水管、测压排、计量水箱、刻度标尺、秒表、水泵、回水系统、不锈钢框体结构
技术功能数值：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续实操。
2、实训管：实训主管内径ф25mm,空化支管内径ф20 mm，上装内径为ф5mm的空化管，材料为全透明有机玻璃管，方便学生查看玻璃管内详细的实训经过及现象。经过调动水量控制阀来改变流体流速。
3、水泵为自吸泵，电压（V）220V、最大流量：2.0m3/h，最高扬程：30m，功率：370W。
4、计量水箱：容积10L透明有机玻璃制作，带计量刻度。
5、蓄水箱：外观尺寸：500×400×400mm，优质PVC材料。
6、实训所用的流体-水为全循环使用设计，充分节约水资源。
7、框体结构及台面均为304不锈钢材料，构造紧凑，外观美观，实操便利。
8、外观尺寸：1800×500×1700mm（长×宽×高），框体结构为可位移式设计，带脚轮及禁锢脚。
9、建筑大楼与智能楼宇电气装配虚拟拟真系统




水流空化现象演示实训台,楼宇工程共同共用及应急广播系统实训台

1、设备基础简介

装楼宇工程共同共用及应急广播系统实训置依据智能建筑行业的发展趋势和特别点，集合楼宇智能化技术的功能和应用，以楼宇5A子系统作业任务为导向，基于楼宇智能化、工业自动化、计算机互联网通信、综合布线及系统包括等多种技术的综合运用和拓展，多层面地适用了技师和职业院校楼宇智能化设备装配与运行、楼宇设备装配、自动化控制、计算机互联网及通信系统工程等相关专业的系统与原理演示、技能展示、作业任务设计与计划、实训、过程与成果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地实训了学生专业技术、实际动手技能（装配、布线、接线、编程、调节测试、运行、维护及维修等）、设计规划、交流AC沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的作业作风和良好的职业素养。

2、技术功能数值参考规格

(2)电源写入：一相三线（第三方接地），AC220V±10%，50/60Hz；

(2)安全保护：接地，漏电（动作电流（A）≤30mA），过压，过载，短路；

(3)整机功耗：≤300W；

(4)外观尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；

(5)虚拟多用表功能数值：

交流AC电压（V）测量范围档位分：10、50、250、1000

直线DC电压（V）档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流（A）表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检验测试功能：垂直角度±15°距离1-30cm
