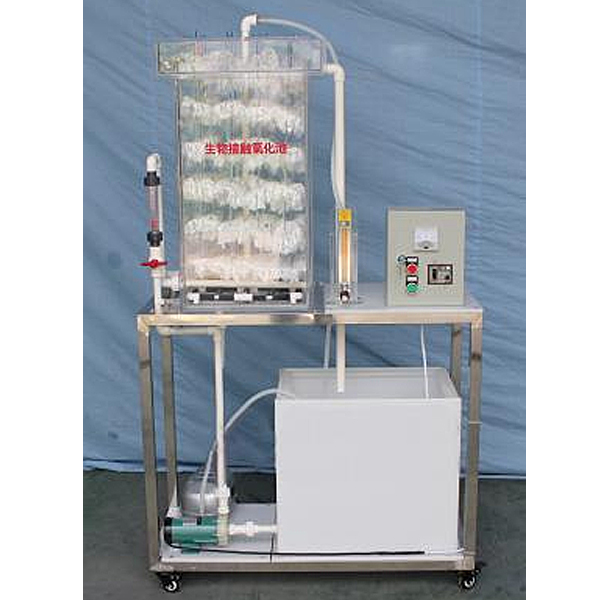

圆形接触氧化塔实训台
圆形接触氧化塔实训台,仪表自动化实验台生物接触氧化是生物膜法的一种主要设施，又称为淹没曝气式生物滤池。池内设置填料，填料淹没在废水中，池底放置曝气装置，空气来自气泵。本装置是生物接
董
圆形接触氧化塔实训台,仪表自动化实训台
一、实训目的：
生物接触氧化是生物膜法的一种主要设施，又称为淹没曝气式生物滤池。池内设定填料，填料淹没在废水中，池底放置曝气装置，空气来自气泵。本装置是生物接触氧化塔的展览和教学演示设备。经过本实训希望达到以下目的：
1、理解接触氧化塔的内部构造；
2、掌控把握接触氧化塔的启动方法，查看到微生物生长现象，能看到气泡、水流、生物膜的状态；
3、就某种污水运用该装置实行动态实训，以确定污水的可生化性和工序技艺功能数值。
二、主要技术功能数值参考规格及功能数值：
1、环境温度：5℃～40℃
2、处置整理水量：10～20L/h
3、设计进、出水水质：
进水BOD5 160～300mg/L 出水20～40 mg/L
进水CODCY 300～500 mg/L 出水28～60 mg/L
进水SS 80～160 mg/L 出水8～15 mg/L
进水pH 6～9 出水6～9
4、氧化塔尺寸：Φ200mm×2000mm、
5、装置外观总尺寸：600mm×400mm×2200mm
6、作业电源：AC220V±10%、50Hz，一相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要配备：
1、原水箱1只：白色PP板材料、厚度10mm，400×400×500mm、底层基板上装配备有放空阀，便利将水排净；
2、清水箱1只：白色PP板材料、厚度10mm，300×400×500mm，底层基板上装配备有放空阀，便利将水排净；
3、配原水箱搅拌电动机1台、304不锈钢搅拌桨1套；（功率25W、转动速度120rpm）、（含调节速度器1只）
圆形接触氧化塔实训台,仪表自动化实训台
一、实训装置特别点
被调功能数值囊括了工业上常用的液位、温度、流量、压力四大功能数值；
执行器中既有调动阀仪表类执行机构，又有变频器、调压模型块等电力拖动类执行器；
系统除了改变调动器的设定值作阶跃扰动外，还可以在对象中经过手实操阀制造各种扰动；
一个被调功能数值可用不一样动力源、不一样的执行器、不一样的工序技艺线路下可演变成多种调动线路，以利于讨论、对比各种调动方案的优劣；
能实行多变量控制系统及特定过程控制系统实训；
各种控制算法和调动规律在开放的实训系统平台上全部可以控制；
实训数值及图表在MCGS系统系统中很容易存储及调用，以便利实训者实行实训后的解析与对比；
在信号的处置整理上，还预留了整套的信号连接口，可用来以后系统的拓展，如：现场总线、DCS等控制系统；
在可以运用MCGS强大的系统体系，组建一个小的局域网控制。
在整体实训装置中，设定有温度故障排除功能、调动阀故障排除功能、卡件故障排除功能等
二、实训装置对象构成
该实训装置包括一组有机玻璃三容水箱，每个水箱装备有液位传感器；同时具有两路供水系统，一路由循环水泵、调动阀、孔板流量计+EJA的差压变送器构成，另一路由变频器、循环水泵、涡轮流量计构成，经过阀门变换，任何一组供水可以到达任何一个水箱。--为完成温度控制，该实训装置专门设计了一只常压电加热锅炉、一只强制对流换热器。常压电加热锅炉分内胆和夹套两层，内胆由电加热器提供热源，由一路供水系统提供水源，锅炉内胆装备有防干烧装置来保证设备安全；夹套由一路供水系统提供冷却水。经过改变电加热器的加热功率或冷却水/待加热水的流量来影响内胆水温和夹套水温。锅炉内胆和夹套均装配备有热电阻测温元件，在内胆里面，还装备有一个就地温度显露仪表。
一、实训目的：
生物接触氧化是生物膜法的一种主要设施，又称为淹没曝气式生物滤池。池内设定填料，填料淹没在废水中，池底放置曝气装置，空气来自气泵。本装置是生物接触氧化塔的展览和教学演示设备。经过本实训希望达到以下目的：
1、理解接触氧化塔的内部构造；
2、掌控把握接触氧化塔的启动方法，查看到微生物生长现象，能看到气泡、水流、生物膜的状态；
3、就某种污水运用该装置实行动态实训，以确定污水的可生化性和工序技艺功能数值。
二、主要技术功能数值参考规格及功能数值：
1、环境温度：5℃～40℃
2、处置整理水量：10～20L/h
3、设计进、出水水质：
进水BOD5 160～300mg/L 出水20～40 mg/L
进水CODCY 300～500 mg/L 出水28～60 mg/L
进水SS 80～160 mg/L 出水8～15 mg/L
进水pH 6～9 出水6～9
4、氧化塔尺寸：Φ200mm×2000mm、
5、装置外观总尺寸：600mm×400mm×2200mm
6、作业电源：AC220V±10%、50Hz，一相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要配备：
1、原水箱1只：白色PP板材料、厚度10mm，400×400×500mm、底层基板上装配备有放空阀，便利将水排净；
2、清水箱1只：白色PP板材料、厚度10mm，300×400×500mm，底层基板上装配备有放空阀，便利将水排净；
3、配原水箱搅拌电动机1台、304不锈钢搅拌桨1套；（功率25W、转动速度120rpm）、（含调节速度器1只）
圆形接触氧化塔实训台,仪表自动化实训台
一、实训装置特别点
被调功能数值囊括了工业上常用的液位、温度、流量、压力四大功能数值；
执行器中既有调动阀仪表类执行机构，又有变频器、调压模型块等电力拖动类执行器；
系统除了改变调动器的设定值作阶跃扰动外，还可以在对象中经过手实操阀制造各种扰动；
一个被调功能数值可用不一样动力源、不一样的执行器、不一样的工序技艺线路下可演变成多种调动线路，以利于讨论、对比各种调动方案的优劣；
能实行多变量控制系统及特定过程控制系统实训；
各种控制算法和调动规律在开放的实训系统平台上全部可以控制；
实训数值及图表在MCGS系统系统中很容易存储及调用，以便利实训者实行实训后的解析与对比；
在信号的处置整理上，还预留了整套的信号连接口，可用来以后系统的拓展，如：现场总线、DCS等控制系统；
在可以运用MCGS强大的系统体系，组建一个小的局域网控制。
在整体实训装置中，设定有温度故障排除功能、调动阀故障排除功能、卡件故障排除功能等
二、实训装置对象构成
该实训装置包括一组有机玻璃三容水箱，每个水箱装备有液位传感器；同时具有两路供水系统，一路由循环水泵、调动阀、孔板流量计+EJA的差压变送器构成，另一路由变频器、循环水泵、涡轮流量计构成，经过阀门变换，任何一组供水可以到达任何一个水箱。--为完成温度控制，该实训装置专门设计了一只常压电加热锅炉、一只强制对流换热器。常压电加热锅炉分内胆和夹套两层，内胆由电加热器提供热源，由一路供水系统提供水源，锅炉内胆装备有防干烧装置来保证设备安全；夹套由一路供水系统提供冷却水。经过改变电加热器的加热功率或冷却水/待加热水的流量来影响内胆水温和夹套水温。锅炉内胆和夹套均装配备有热电阻测温元件，在内胆里面，还装备有一个就地温度显露仪表。
