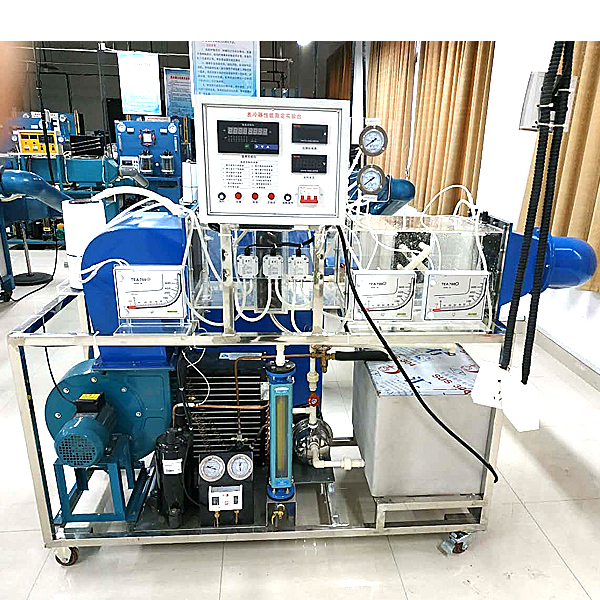

喷水室空气表冷器测试实训装置
喷水室空气表冷器测试实训装置,填料塔吸收解吸操作实训台可用于了解喷水室及空气表冷器的组成，通过实验加深对直接接触式和表面式热湿交换设备性能的区别，掌握测量喷水室和表冷器温度、相对湿度、阻力特性的方法；熟悉换热量、热交换效率系数和
董
喷水室空气表冷器测试实训装置,填料塔吸收解吸实操实训台
1 、产品应用界限：
可用来理解喷水室及空气表冷器的构成，经过实训深入对直接接触式和表面式热湿交换设备功能的区别，掌控把握测量喷水室和表冷器温度、相对湿度、阻力特性的方法；熟悉换热量、热交换效率系数和接触系数的测量方法。
2 、产品使用作业环境：
2.1作业环境温度： 0-40℃。
2.2作业环境湿度： < 80% (无冷凝)。
2.3电源：一相220V，50 Hz。
3 、技术及功能功能数值：
3.1冷水系统：压缩机、冷凝器、蒸发器盘管、高压水泵、流量计、喷水室、喷嘴、表冷器、恒温室、低噪音风机、加湿器、电加热器。
3.2测量控制系统：控温仪表、测温仪表、数字显露电流（A）电压（V）表、微压表、笛型管）。
3.3其它功能数值
风道断面尺寸：250*250mm
压缩机：1000W，制冷量 2730W 品牌：日立1.5P
喷水室空气表冷器测试实训装置,填料塔吸收解吸实操实训台
一、实训装置构成及特别点
1、装置运行介质为CO2-水体系。
2、设备框体结构：长×宽×高3700×2000×3700mm整机应用钢质装配框体结构（两层设计，一层平面便利实操、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板），防锈红丹底漆，喷烤漆处置整理。
3、吸收塔体：主体进口硬质玻璃φ120×10－2000 mm；上出口段，不锈钢φ120×300 mm；下部入口段，不锈钢φ200×500 mm；填料为φ100高效规整填料，带工业积液环及液体分布器。解吸塔体：主体进口硬质玻璃φ120×10－2000 mm；上出口段进口有机玻璃φ120×500 mm；下部入口段不锈钢φ200×500 mm；填料为填料为φ100高效规整填料，带工业积液环及液体分布器。CO2钢瓶。
4、机械设备配备：吸收解析塔体、空气缓冲罐、吸收液存储罐、解析液存储罐，附属管道及阀门。
5、动力输送设备：高效低噪漩涡风机、不锈钢离心泵、电磁空气泵。
6、检验测试配备：吸收液流量控制，解析液流量控制，吸收/解析风机空气流量检验测试控制；CO2流量检验测试，吸收及检验测试温度检验测试。流量检验测试：自动检验测试及就地检验测试冗余设定。
7、就地智能仪表电器控制台：钢制喷塑内装配漏电保护空气开关、电流（A）型漏电保护器充分考虑人身安全保护；同时每一组强电输出全部有旋钮开关控制，保证设备安全，实操控制便捷；装备有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，线槽等。装置可由现场工控实操台经过带RS485通讯总线的智能仪表＋工控组态系统的方式就地实行单独测控，完成各实训项目，同时留有DCS信号连接口，也可经过连接DCS控制系统实行控制。
1 、产品应用界限：
可用来理解喷水室及空气表冷器的构成，经过实训深入对直接接触式和表面式热湿交换设备功能的区别，掌控把握测量喷水室和表冷器温度、相对湿度、阻力特性的方法；熟悉换热量、热交换效率系数和接触系数的测量方法。
2 、产品使用作业环境：
2.1作业环境温度： 0-40℃。
2.2作业环境湿度： < 80% (无冷凝)。
2.3电源：一相220V，50 Hz。
3 、技术及功能功能数值：
3.1冷水系统：压缩机、冷凝器、蒸发器盘管、高压水泵、流量计、喷水室、喷嘴、表冷器、恒温室、低噪音风机、加湿器、电加热器。
3.2测量控制系统：控温仪表、测温仪表、数字显露电流（A）电压（V）表、微压表、笛型管）。
3.3其它功能数值
风道断面尺寸：250*250mm
压缩机：1000W，制冷量 2730W 品牌：日立1.5P
喷水室空气表冷器测试实训装置,填料塔吸收解吸实操实训台
一、实训装置构成及特别点
1、装置运行介质为CO2-水体系。
2、设备框体结构：长×宽×高3700×2000×3700mm整机应用钢质装配框体结构（两层设计，一层平面便利实操、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板），防锈红丹底漆，喷烤漆处置整理。
3、吸收塔体：主体进口硬质玻璃φ120×10－2000 mm；上出口段，不锈钢φ120×300 mm；下部入口段，不锈钢φ200×500 mm；填料为φ100高效规整填料，带工业积液环及液体分布器。解吸塔体：主体进口硬质玻璃φ120×10－2000 mm；上出口段进口有机玻璃φ120×500 mm；下部入口段不锈钢φ200×500 mm；填料为填料为φ100高效规整填料，带工业积液环及液体分布器。CO2钢瓶。
4、机械设备配备：吸收解析塔体、空气缓冲罐、吸收液存储罐、解析液存储罐，附属管道及阀门。
5、动力输送设备：高效低噪漩涡风机、不锈钢离心泵、电磁空气泵。
6、检验测试配备：吸收液流量控制，解析液流量控制，吸收/解析风机空气流量检验测试控制；CO2流量检验测试，吸收及检验测试温度检验测试。流量检验测试：自动检验测试及就地检验测试冗余设定。
7、就地智能仪表电器控制台：钢制喷塑内装配漏电保护空气开关、电流（A）型漏电保护器充分考虑人身安全保护；同时每一组强电输出全部有旋钮开关控制，保证设备安全，实操控制便捷；装备有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，线槽等。装置可由现场工控实操台经过带RS485通讯总线的智能仪表＋工控组态系统的方式就地实行单独测控，完成各实训项目，同时留有DCS信号连接口，也可经过连接DCS控制系统实行控制。
