20KW风光储能智能微网系统实训台
20KW风光储能智能微网系统实训台,机泵拆装实训装置本系统为科研创新理念与实验、实训型相结合的集风力发电，光伏发电、数据采集等多元化“风、光、混合新能源实验实训系统”。系统由风力发电机组、太阳能电池组、追日系统
董
20KW风光储能智能微网系统实训台,机泵拆卸装配实训装置
一、项目基础简介
本系统为科研创新理念与实训、实训型相集合的集风力发电，光伏发电、数值收集等多元化“风、光、混合新能源实训实训系统”。

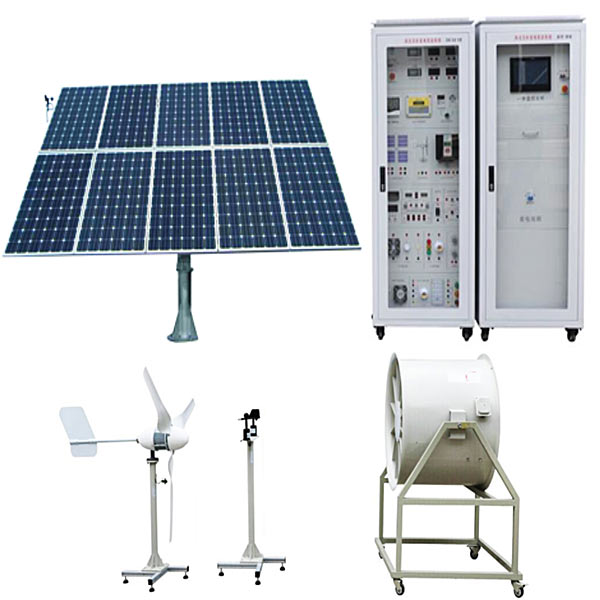

系统由风力发电动机组、太阳能电池组、追日系统、风力及光伏控制系统主控系统构成的微网发电系统。
其作业原理是风力、光伏发电系统发电，并由磷酸铁锂电池储能，DC/AC逆变成交流AC电，其系统本身作为一个小型的变、送电站、驱动交流AC充电桩或其它供电设备。
系统会按照既定策略运行，用电低谷时段经过光伏发电或者风力发电向储能系统充电，当夜晚光伏能量不足或无风现象下从电网取电来补充储能电池的电量差，在电网用电高峰时段再将蓄电池电能经变流系统持续向电网送电，形成峰谷补偿效能，系统可以自动运行，也可自定义时段运行或者经过本地计算机制定运行策略，便利管理。
① 24KWH储能池及BMS管理系统
② 光伏控制系统
③ 风力控制系统
④ 50kw微网储能双向变流器（含STS 、DC/DC变换器）
⑤ 配备微网能量管理EMS及监控系统
⑥ 配备综合交流AC配电的电能重量检验测试机储物柜
1.1系统拓扑图
1.2 功能特别点
u整套系统的各个模型块预留了CAN\RS485\RS232\USB\TCPIP通讯连接口，可以经过该通讯连接口对系统中各个模型块实行监控，方便未来项目研发使用。
Ø 系统实训平台包括了室内温/湿度仪，风速测量、光照度测量系统，让使用者实操起来更直观；
Ø 系统DC-AC并网同步电源，应用高频脉冲调制技术，具有小体积、高效率及高功率因数输出；
Ø 系统面板上应用直观的数字表和液晶显露，让用户理解当前系统作业状态；
Ø 系统上的离网电源可以为用户提供交流AC110V/220V/380V纯正弦波交流AC电能；
Ø 实训系统，可以让实训学生自行拆卸装配位移，使用简便、无噪音、无污染；
Ø 系统多加市电与风光互补发电变换模型块，让实训更具实操性；
20KW风光储能智能微网系统实训台,机泵拆卸装配实训装置
装置功能
1.学习掌控把握化工用泵主要类型、作业原理及主要包括零件（按照泵的种类可以定制）。
2.学习掌控把握化工用泵一般故障的判别及处置整理。
3.懂得装拆方法和工量具的正确使用。
4.学习掌控把握理解密封材料的种类及使用。
5.推广6S管理机制，培养学生良好的职业素养。
6.懂得装拆过程的安全实操规程。
设计功能数值
总体尺寸：2500x800x2000mm。
公用设施
无
主要设备
实操台：1000x700mm 钢制实操台，上铺实操软垫、一端配备有台虎钳。
货架：1000x700mm ，可放零备品备件，工量具，泵及易耗品。
离心泵：流量12m3/h，扬程20m，转动速度2800r/min,配电动机，联轴节 1台。
齿轮泵：流量60L/h，排出压力0.3MPa,转动速度1350r/min，配电动机，联轴节 1台。
一、项目基础简介
本系统为科研创新理念与实训、实训型相集合的集风力发电，光伏发电、数值收集等多元化“风、光、混合新能源实训实训系统”。
系统由风力发电动机组、太阳能电池组、追日系统、风力及光伏控制系统主控系统构成的微网发电系统。
其作业原理是风力、光伏发电系统发电，并由磷酸铁锂电池储能，DC/AC逆变成交流AC电，其系统本身作为一个小型的变、送电站、驱动交流AC充电桩或其它供电设备。
系统会按照既定策略运行，用电低谷时段经过光伏发电或者风力发电向储能系统充电，当夜晚光伏能量不足或无风现象下从电网取电来补充储能电池的电量差，在电网用电高峰时段再将蓄电池电能经变流系统持续向电网送电，形成峰谷补偿效能，系统可以自动运行，也可自定义时段运行或者经过本地计算机制定运行策略，便利管理。
① 24KWH储能池及BMS管理系统
② 光伏控制系统
③ 风力控制系统
④ 50kw微网储能双向变流器（含STS 、DC/DC变换器）
⑤ 配备微网能量管理EMS及监控系统
⑥ 配备综合交流AC配电的电能重量检验测试机储物柜
1.1系统拓扑图
1.2 功能特别点
u整套系统的各个模型块预留了CAN\RS485\RS232\USB\TCPIP通讯连接口，可以经过该通讯连接口对系统中各个模型块实行监控，方便未来项目研发使用。
Ø 系统实训平台包括了室内温/湿度仪，风速测量、光照度测量系统，让使用者实操起来更直观；
Ø 系统DC-AC并网同步电源，应用高频脉冲调制技术，具有小体积、高效率及高功率因数输出；
Ø 系统面板上应用直观的数字表和液晶显露，让用户理解当前系统作业状态；
Ø 系统上的离网电源可以为用户提供交流AC110V/220V/380V纯正弦波交流AC电能；
Ø 实训系统，可以让实训学生自行拆卸装配位移，使用简便、无噪音、无污染；
Ø 系统多加市电与风光互补发电变换模型块，让实训更具实操性；
20KW风光储能智能微网系统实训台,机泵拆卸装配实训装置
装置功能
1.学习掌控把握化工用泵主要类型、作业原理及主要包括零件（按照泵的种类可以定制）。
2.学习掌控把握化工用泵一般故障的判别及处置整理。
3.懂得装拆方法和工量具的正确使用。
4.学习掌控把握理解密封材料的种类及使用。
5.推广6S管理机制，培养学生良好的职业素养。
6.懂得装拆过程的安全实操规程。
设计功能数值
总体尺寸：2500x800x2000mm。
公用设施
无
主要设备
实操台：1000x700mm 钢制实操台，上铺实操软垫、一端配备有台虎钳。
货架：1000x700mm ，可放零备品备件，工量具，泵及易耗品。
离心泵：流量12m3/h，扬程20m，转动速度2800r/min,配电动机，联轴节 1台。
齿轮泵：流量60L/h，排出压力0.3MPa,转动速度1350r/min，配电动机，联轴节 1台。
