ZRYPL-01A透明液压传动实验台

一、主要技术功能数值

1、电源：AC220V 50Hz

2、直线DC电源：写入AC220V 输出DC24V/2A

3、液压实训油泵电动机功率：250W，配备有专用的电动机调节速度器，调节速度界限：0－1700r/min

4、实训作业时离液压实训台1.5m远处噪声≤58dB。

5、实训油路液流压力要求需0.5－1Mpa（油泵压力：Pmax=2.5Mpa）

6、电磁换向阀：DC24V 吸力30N

7、实训台外型尺寸：1330mm×650mm×1750mm

8、虚拟多用表功能数值：

交流AC电压（V）测量范围档位分：10、50、250、1000

直线DC电压（V）档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流（A）表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检验测试功能：垂直角度±15°距离1-30cm

三极管测量孔

二、主要特别点

1、透明液压传动演示系统主要采用实训桌、实训台、液压元件和电器控制器件等结合套件构成。

2、实训桌、实训台为钢制双层亚光密纹喷塑构造，实训桌储物柜内放置液压元件等。

3、备全常用液压元件：每个液压元件均配备有装配底层基板，可便利、随意地将液压元件安放在铝制型材面板上（面板带"T"沟槽形式的铝制型材构造）。油路搭接应用快换接头，拆接便利，不漏油。

4、实训元件均为透明有机材料制成，方便理解掌控把握几十种常用液压元件的构造，功能及用途。掌控把握几十种基础线路的作业原理，实训组装线路快捷、便利。

5、实训控制单元应用单独的继电器控制单元实行电气控制。

6、液压气压传动设计与控制虚拟拟真系统

本系统基于unity3d研发，系统应用三维（3D）漫游的形式，可经过键盘控制位移，鼠标控制镜头方向，界面设定有首页、帮助、全屏、元件认知、线路搭建、关键元件测试、典型系统测试界面。

6.1元件识别应用了自动播放的形式，简介了设备上的邮箱、液位计、油泵机组（此处简介弹出液压符文号、原理与简介，点击确定进入下一项简介）、阀架、压力表、传感器等

6.2元件拆卸装配分为学习掌控把握模式与考核模式，内置电磁换向阀、板式溢流阀、柱塞泵、过滤阀、电液伺服阀，学习掌控把握模式中提醒拆卸顺序，高亮显露，考核模式时拆卸与装配均无提醒，拆卸装配顺序出错时，将不能再实行下一步的拆卸装配。工量具栏内设定有可拖拽的密封件、泵、阀、滤油器、六角扳手、管钳、活扳手、呆扳手、M5螺丝。

6.3液压元件组建造设计置有单向阀（液控、锥阀芯、球阀芯）、换向阀主体构造（O型、Y型、H型）、液压缸（拼接组装柱塞、双作用单出杆、双作用双出杆、单作用双出杆、单作用单出杆）等的组建，每种组建实训全部应用了图形化的方式，经过拖拽设定好的图形，实行组建，图形库中有混淆图形。

6.4液压选型是经过液压原理图，然后选用泵的公称排量（12项，含11项混淆项）和压力等级（5项，含4项混淆项）、电磁溢流阀的选用（3项规格、3像压力等级、3项流量等级，均有混淆项）、滤油器的选用（多项选用含混淆项）、伺服阀的选用（多项选用含混淆项）、选用错误系统将自动实行提醒正确答案，选用完后按照提醒拖拽相应的工量具到高亮部位。

6.5线路查验是经过选用正确的备品备件，含有密封圈的选用、查验阀门开关等。然后下一步骤实行开机，按照提醒开机，开机后进入监控界面，按照提醒逐一开启设备，提醒的形式为文字与按钮高亮，

6.6液压缸压力测试经过后台界面的测试按钮进入实训，逐步分为启动摩擦测试、启动摩擦力、功能数值设定、开始测试、测绘制作曲线、停止测试。

6.7典型系统测试分试运行、阶段响应测试、频率响应测试。以上测试均为经过后台监控界面实行实训。

6.8系统须能实行全方位旋转、放大、缩小观看其细节。而且整体同一平台，不得以单独的资源展现。

三、液压基础实训的换向线路

1、用手动换向阀的换向线路。

2、用中位机能换向阀的用锁线路。

3、用液控平向阀的闭锁线路。

4、压力调定线路。

5、二级压力控制线路。

6、用减压阀的减压线路。

7、用增压缸的增压线路。

8、用H型换向阀的卸载线路。

9、进油节流调节速度线路。

10、回油节流调节速度线路。

11、调节速度齿轮泵的换向调节速度线路。

12、调节速度齿轮泵和调节速度阀构成的复合调节速度线路。

13、流量阀短接的速度换接线路。

14、用调节速度阀串连联的二次进给同路。

15、用调节速度阀并联的二次进给同路。

16、用顺序阀的顺序动作线路。

17、用压力继电回的顺序动作线路。

18、用行程开关控制的顺序动作线路。

19、用行程换向阀的顺序动作线路。

20、串联液压缸的同步线路。

21、用先导型溢流阀控制的换向线路。

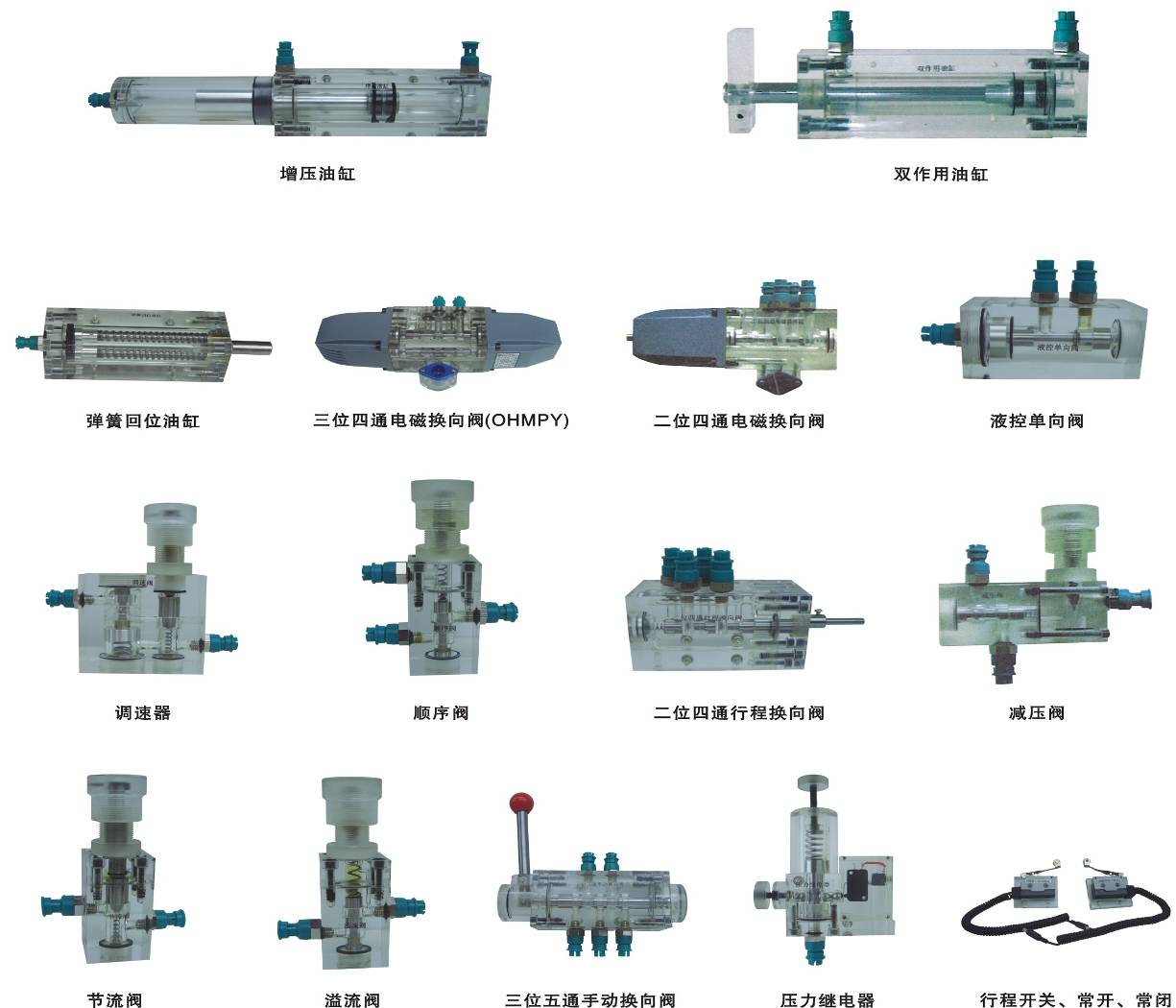

五、透明液压配备表单
